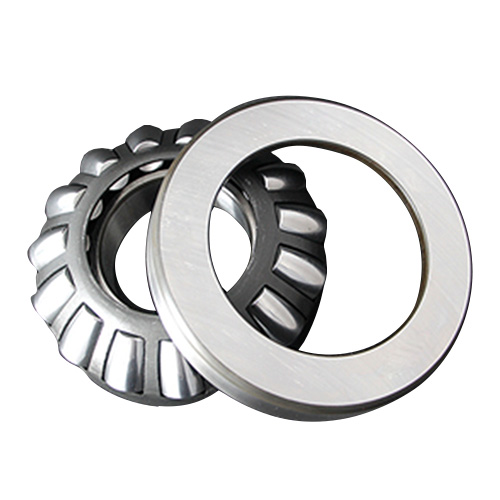

推力調心滾子軸承

該類軸承主要應用于承受以軸向負荷為主導的軸、徑向聯合負荷，單徑向負荷不得超過軸向負荷的55%，與其他推力滾子軸承相比，此種軸承摩擦系數低，極限轉速高，且具有調心性能，本型錄所列29000型推力調心滾子軸承為經過優化設計的加強型軸承，此種軸承的球面滾子為非對稱性球面滾子，能減少滾子和滾道在工作中的相對滑動，并且滾子長、直徑大、滾子數量多、負荷容量高，通常采用油潤滑，轉速較低時也可脂潤滑。

在線咨詢全國熱線
138 4261 2559

產品簡介

主要技術參數：

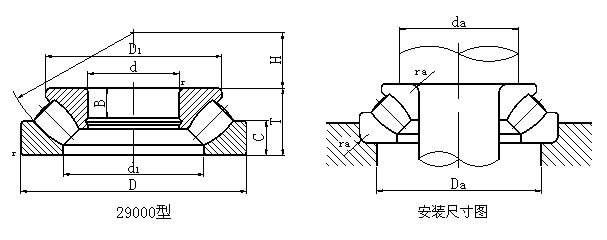

軸承型號		外形尺寸（㎜）									額定載荷（kN）		極限轉速		安裝尺寸㎜			質量(㎏)
Bearing NO.		Boundary Dimensions									Basic Load Rating		Limiting Speed		Mounting dimensions
Bearing NO.		Boundary Dimensions									Basic Load Rating		Limiting Speed		Mounting dimensions
現型號	原型號	d	D	T	d1	D1	Bm	C	H	rsm	動	靜	脂	油	da	Da	ra	Ma
Current	Original				max	max	in			in	Dyn	Sta	Gre	Oil	min	max	max	ss
Current	Original				max	max	in			in	amic	tic	ase	Oil	min	max	max	ss
29318	90393 18	90	155	39	118	139.5	13	17.9	52	1.5	300	900	1500	2100	118	135	1.5	2.83
29418/YA8	90394 18K		190	60	132	180	22	29	56	2.1	540	1600	1100	1600	135	158	2	8.38
29418	90394 18		190	60	129	170	22	29	56	2.1	590	1700	1100	1600	135	158	2	7.8
29320	90393 20	100	170	42	127	156	14	20.5	58	1.5	350	1100	1400	1900	132	148	1.5	3.94
29420/YA8	90394 20K		210	67	146	200	24	32	62	3	640	1900	1000	1400	150	175	2.5	11.5
29420	90394 20		210	67	144	185	24	32	62	3	700	2000	1000	1400	150	175	2.5	9.78
29322	90393 22	110	190	48	142	175	16	23	64	2	440	1400	1200	1700	145	165	2	5.48
29322/YA8	90393 22K		190	48	143	182	26	23	64	2	420	1400	1200	1700	145	165	2	5.78
29422	90394 22		230	73	153	208	26	35	69	3	840	2600	900	1300	165	192	2.5	16.1
29324	90393 24	120	210	54	156	194	18	25.9	70	2.1	570	1800	1000	1500	160	182	2	8.1
29424/YA8	9039424K		250	78	174	236	29	37	74	4	890	2800	850	1200	180	210	3	18.6
29424	90394 24		250	78	172	225	29	37	74	4	950	3280	850	1200	180	210	3	17.6
29326	90393 26	130	225	58	170	208	19	28	76	2.1	640	2100	900	1400	170	195	2	9.3
29426	90364 26		270	85	184	240	31	41	81	4	1100	3400	750	1000	195	227	3	20.6
29328	90393 28	140	240	60	180	220	20	28	82	2.1	700	2300	850	1300	185	208	2	10.9
29428	90394 28		280	85	193	252	31	40	86	4	1100	3500	750	1000	205	237	3	25.2
29330/YA8	90393 30K	150	250	60	194	240	20	29	87	2.1	660	2400	950	1300	195	220	2	11.5
29330	90393 30		250	60	190	232	20	29	87	2.1	720	2500	780	950	195	220	2	11.6
29430/YA8	90394 30K		300	90	214	285	32	44	92	4	1200	4000	670	950	220	253	3	30.4
29430	90394 30		300	90	206	269	32	44	92	4	1300	4100	670	950	220	253	3	35.4
	90694 30		300	90	220	270	32	48	69	4	1100	3500	670	950	210	260	3	27.5
29232	90392 32	160	225	39	184	208	14	19	86	2.5	330	1300	1300	1600	184	204	2.5	5.46
29332/YA8	90363 32K		270	67	208	260	23	32	92	3	790	2700	850	1200	210	236	2.5	15.9
29332	9039332		270	67	205	252	23	32	92	3	820	2800	850	1200	210	236	2.5	15
29432	9039432		320	95	220.5	285	34	46.4	99	5	1500	5000	630	900	230	271	4	35.4
	9069432		320	95	234	275	34	53	74	5	1100	5000	630	900	230	271	4	33.2
29334	9039334	170	280	67	214.5	252	23	32	96	3	900	3100	750	1100	220	247	2.5	14.8
29434	9039434		340	103	234	309	37	48.6	104	5	1800	5900	560	800	245	288	4	45.2
29336	9039336	180	300	73	227	270	25	36	103	3	1000	4000	750	1050	235	263	2.5	19
29436	9039436		360	109	250	324	39	52	110	5	1900	6200	530	750	260	305	4	48.7
	9069436		360	109	265	308	39	58	82	5	1750	6000	530	750	260	305	4	42.3
	9069238	190	270	48	224	254	15	24	110	2	480	2000	850	1300	222	247	2	7.74
29238	9039238		270	48	223	253	15	24	105	2	480	2150	850	1300	221	246	2	8.11
29338	9039338		320	78	244	288.5	27	38	110	4	1200	4000	700	900	250	281	3	23
29438	9039438		380	115	263	345	41	53.7	117	5	2100	7000	500	700	275	322	4	75.3
29240	9039240	200	280	48	236	266	15	24	108	2	500	1900	1000	1400	235	258	2	9.14
29340	9039340		340	85	259	320	29	39	116	4	1300	4600	670	900	265	298	3	33.5
29440	9039440		400	122	276.5	363	43	56.7	122	5	2260	7900	450	630	290	338	4	75.2
	9069244	220	300	48	260	286	15	24	17	2	510	2000	850	1200	260	277	2	7.92
29244	9039244		300	48	253	285.2	15	24	117	2	510	2380	850	1200	260	277	2	11
29344	9039344		360	85	275	333	29	41	125	4	1500	5400	630	850	285	316	3	33.5
29444	9039444		420	122	300	381	43	57	132	6	2300	8350	450	630	310	360	5	74.2
29248	9039248	240	340	60	282	324	19	30	130	2.1	710	3430	750	1000	285	311	2	18.4
29348	9039348		380	85	299	350	29	41	135	4	1400	5500	600	850	300	337	3	34.4
29448	9039448		440	122	318	403	43	59	142	6	2600	9300	430	600	330	381	5	82.8
	9069252	260	360	60	302	335	19	30	139	2.1	800	3400	750	1000	305	331	2	16.1
29252	9039252		360	60	301	341	19	30	139	2.1	800	3630	750	1000	305	331	2	17.6
29352	9039352		420	95	328	391	32	45	148	5	1800	7100	530	750	330	372	4	51.34
29452	9039453		480	132	349	437	48	64	154	5	2800	11000	380	530	360	419	4	110
29256	9039256	280	380	60	322.5	364	19	29.5	150	2.1	790	4000	750	960	325	351	2	21.8
	9069356		440	95	348	410	32	47.5	158	5	1800	7000	500	700	350	394	4	49.9
29356	9039356		440	95	346	411	32	46	158	5	1930	7600	500	700	350	394	4	52.24
29456	9039456		520	145	378	470	52	68	166	6	3300	14000	340	480	390	446	5	124
29260	9039260	300	420	73	351	399	21	35.8	162	3	920	4780	600	850	355	386	2.5	31.6
29360	9039360		480	109	373.5	449	37	53	168	5	2380	9400	450	600	380	429	4	78.55
29460	9039460		540	145	402	500	52	70	175	6	3000	14500	340	450	410	471	5	140
29264	9039264	320	440	73	372	420	21	38	172	3	1000	5000	550	800	375	406	2.5	32
29364	9039364		500	109	399	470	37	53	180	5	2100	9800	430	600	400	449	4	77
29464	9039464		580	155	436	555	55	75	191	7.5	3900	14800	300	430	435	507	6	175
29268	9039268	340	460	73	391	435		36.5	183	3	960	5400	550	800	395	427	2.5	31.7
29368	9069368		540	122	428	510		59	192	5	2600	10200	380	530	430	484	4	103
29468	9039468		620	170	448.5	563		79.1	201	7.5	4800	20000	260	380	465	541	6	220
29272	9039272	360	500	85	419	476		40.8	194	4	1280	650	500	700	420	461	3	48.6
29372	9039372		560	122	448	525		59	202	5	2500	11000	360	500	450	501	4	107
29472	9039472		640	170	468.5	588.9		81.6	210	7.5	5100	19100	260	360	485	560	6	225
29276	9039276	380	520	85	441	496		42	202	4	1400	6600	450	650	440	480	3	52
29376	9039376		600	132	477	568		63	216	6	3210	13200	300	450	480	538	5	136
29476	9039476		670	175	501	640		85	230	7.5	5300	21500	240	400	510	587	6	254
29280	9039280	400	540	85	459	531		41.9	212	4	1400	7500	500	670	460	500	3	53.2
29380	9039380		620	132	492	577		63	225	6	3000	13200	300	450	500	557	5	150
29480EM	9039480EH		710	185	529.5	652		86	236	7.5	5800	22500	220	320	540	622	6	311
29480	9039480		710	185	529.5	652		86	236	7.5	5800	22500	220	320	540	622	6	331
29284	9039284	420	580	95	485	552		49.2	225	5	1900	9400	430	600	490	534	4	72
29384	9039384		650	140	514.5	608		67.1	235	6	3200	15400	300	430	525	585	5	161.47
29484	9039484		730	185	556	700		89	244	7.5	5500	22000	220	300	560	643	6	323
29288	9039288	440	600	95	508	575		49	235	5	2000	9500	400	560	510	554	4	77.5
29388	9039388		680	145	548	645		70	245	6	3800	16200	280	430	548	614	5	190
29488	9039488		780	206	588	745		100	260	9.5	6200	28000	220	300	595	684	8	408
29292	9039292	460	620	95	530	592		46	245	5	1870	10200	400	560	530	575	4	79
29392	9039392		710	150	567	685		72	257	5	4100	17500	260	360	575	638	4	210
29492	9039492		800	206	608	765		100	272	9.5	6750	28700	200	260	615	704	8	420
29296	9039296	480	650	103	556	624		55	259	5	2000	10300	380	500	555	603	4	96.5
29396	9039396		730	150	590	690		72	270	6	4200	17800	260	360	593	660	5	215
29496	9039496		850	224	638	810		108	280	9.5	8300	30500	200	250	645	730	8	545
292/500	90392/500	500	670	103	574	645		55	268	5	2350	12300	360	500	575	622	4	101
293/500	90393/500		750	150	603	705		73.2	280	6	3980	19800	260	350	615	670	5	219
294/500	90394/500		870	224	661	830		107	290	9.5	8000	35000	160	250	670	765	8	560
292/530	90392/530	530	710	109	601	680		56	288	5	2800	12580	340	480	611	661	4	120
292/560	90392/560	560	750	115	640	715		56.8	302	5	2900	13000	320	430	645	697	4	131
292/800	90392/800	800	1060	155	907.5	1010		80	426	7.5	5650	33000			935	980	6	343
292/1060	90392/1060	1060	1400	206	1208	1335		100	566	9.5	9650	58600			1225	1290	8	766
